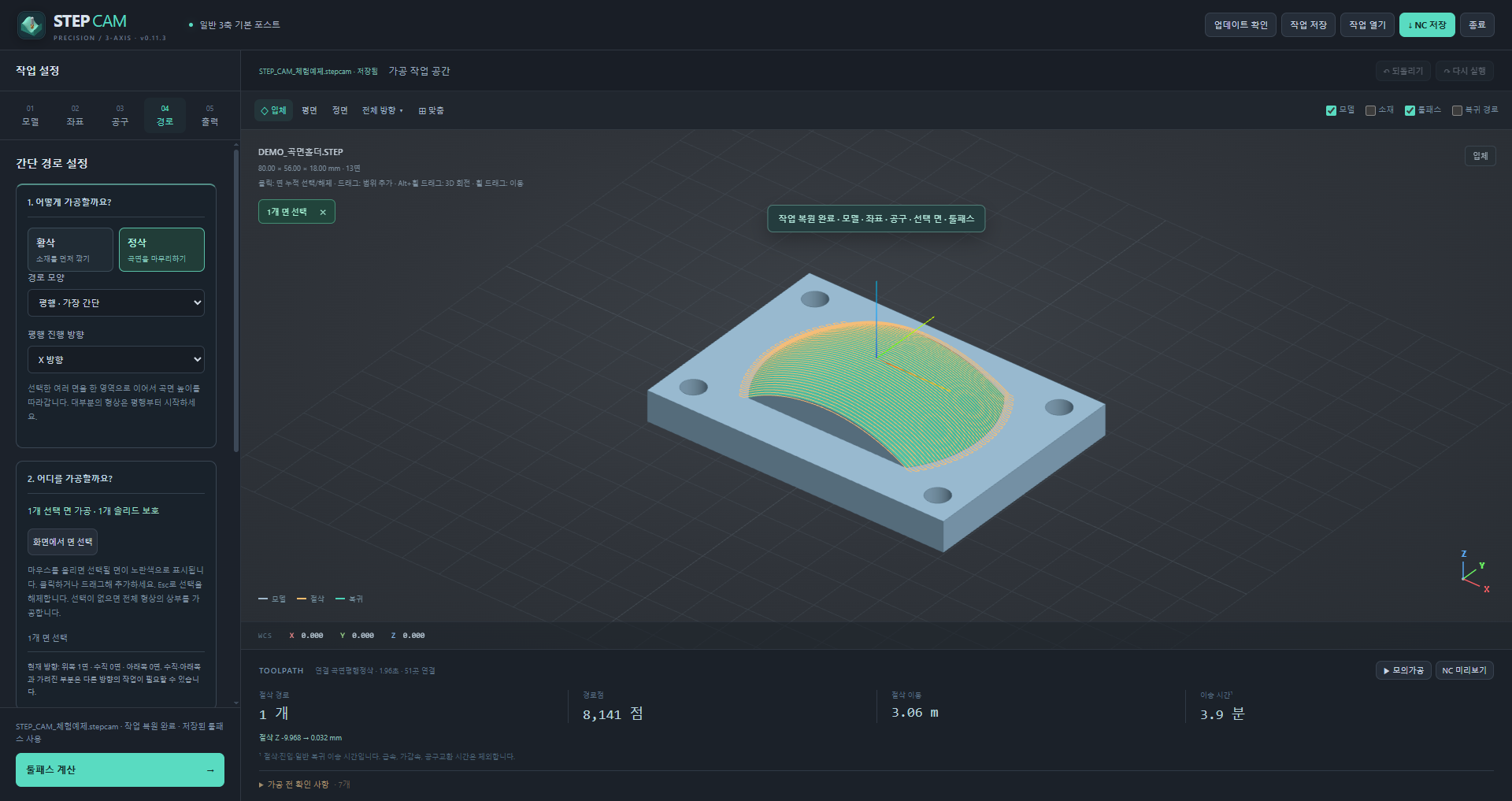

STEP-BASED 3-AXIS CAM
가공은 3D로.
사용은 간단하게.
2D에 익숙한 엔지니어를 위한 3D CAM.
형상을 불러오고, 가공할 면을 선택하세요.
툴패스부터 NC 출력까지 STEP CAM으로.
01 — ABOUT STEP CAM
필요한 기능만.
익숙한 작업 순서로.
복잡한 메뉴를 익히는 대신 가공에 집중하세요.
현장에서 익숙한 순서로 작업을 완성합니다.
02 — CORE FUNCTIONS
복잡한 설정 없이.
클릭 몇 번으로 툴패스가 자동으로.
화면에서 찍으면,
그곳이 가공 원점.
형상과 소재의 모서리, 중간점, 중심점을 스냅으로 선택하세요. 원하는 뷰를 가공 평면으로 바꾸고, X·Y·Z 증분으로 위치를 조정할 수 있습니다.
03 — GET STARTED
첫 가공까지,
다섯 단계면 충분합니다.
사용 순서가 곧 메뉴 순서입니다.
하나씩 설정하고, 결과를 확인하세요.
- 01
모델 불러오기
STEP 파일을 화면에
.STEP / .STP
드래그해서 놓으세요. - 02
좌표 · 소재 설정
가공할 방향과 원점,
X / Y / Z
소재의 여유를 정하세요. - 03
공구 선택
공구 종류와 직경,
D / R / L
길이를 입력하세요. - 04
툴패스 계산
가공할 면과 경로,
ROUGH / FINISH
가공 간격을 선택하세요. - 05
확인 후 NC 출력
모의가공으로 확인하고
G-CODE / NC
NC 파일로 저장하세요.
04 — DOWNLOAD
간단 3D 작업은
STEP CAM으로.
내 PC에서 직접 시작해 보세요.
현재 공개 버전은 무료로 사용할 수 있습니다.
v0.11.14 · Windows 10 / 11, 64-bit · 약 303 MB
새 버전 자동 확인
프로그램의 업데이트 버튼으로 설치
내 PC에서 처리하고 저장
STEP · 좌표 · 공구 · 툴패스를 함께 보관
05 — SUPPORT
시작하기 전에
궁금한 점.
설치와 사용에 필요한 내용을
먼저 확인하세요.
어떤 파일을 불러올 수 있나요?+
솔리드 형상의 STEP(.step)과 STP(.stp) 파일을 지원합니다. 여러 솔리드가 있는 파일도 불러올 수 있습니다. 자유곡면만 있거나 솔리드와 독립 곡면이 섞인 파일은 원본 CAD에서 솔리드로 정리해 주세요.
인터넷이 항상 연결되어 있어야 하나요?+
모델을 불러오고 툴패스를 계산하는 작업은 내 PC에서 실행됩니다. 설치 파일 다운로드와 새 버전 확인·다운로드에는 인터넷 연결이 필요합니다. 업데이트 서버로 STEP·NC 파일을 전송하는 기능은 없습니다.
공구는 어떤 종류를 사용할 수 있나요?+
볼엔드밀, 불노즈 엔드밀, 평엔드밀을 지원합니다. 공구 직경과 길이를 지정하고, 불노즈 엔드밀은 코너 반경을 함께 설정합니다.
모의가공으로 모든 충돌을 검사하나요?+
현재 모의가공은 공구 이동과 소재 제거를 보여주는 2.5D 근사 방식입니다. 홀더·고정구 충돌이나 언더컷 검사를 포함하지 않습니다. 실제 장비에 적용하기 전 공구·원점·소재·NC를 확인하고 장비에 맞게 검증해 주세요.
